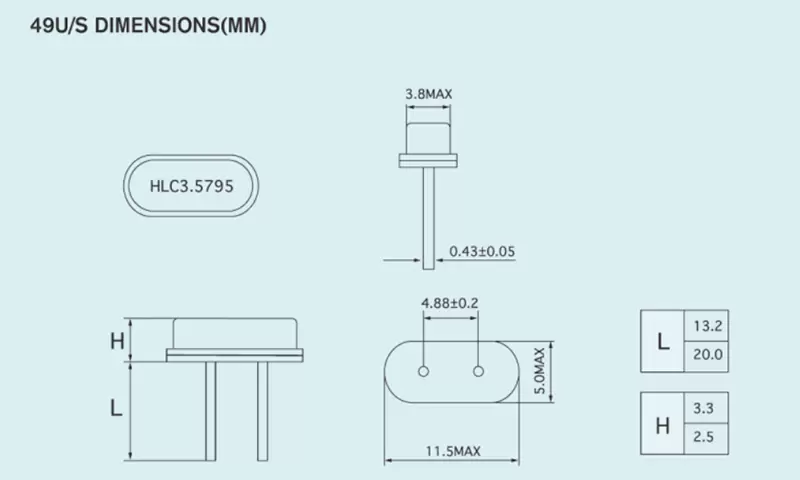

หน่วยคริสตัลควอตซ์ HC-49U/S

พิมพ์	HC-49U/S
ช่วงความถี่	3.5MHz~125MHz
การตัดคริสตัล	เอที;บีที
ค่าความคลาดเคลื่อนของความถี่ (ที่ 25 องศาเซลเซียส)	±5ppm~±30ppm
ลักษณะอุณหภูมิและความถี่	"AT:±2.5ppm(0℃-50℃);+5ppm(-10℃-60℃);+10ppm(-20℃-70℃);+30ppm(-40℃-85°℃)"BT:±100ppm(-20°C-70°C);
ระยะเวลาการจัดเก็บ	-40℃ ถึง +85℃
ความต้านทานอนุกรมเทียบเท่า (ESR)	ดูตาราง
ความจุโหลด (CL)	4pf~∞
ความจุขนาน (Co)	<5pf
ความต้านทานฉนวน	>500MΩ ที่ DC 100V
ระดับการขับขี่	1μw ~100μw
อายุ (ปี)	±3 ppm (ต่อปี)

ความถี่เทียบกับความต้านทานอนุกรมเทียบเท่า

ความถี่ (MHz)	โหมด	ESR(Ω)
3.500 ≤f<4.000	เอที/กองทุน	150~100
4.000 ≤f<6.000	เอที/กองทุน	100~60
6.000 ≤f<10.000	เอที/กองทุน	60~50
10.000≤f<15.000	เอที/กองทุน	50~30
15.000≤f<35.000	เอที/กองทุน	≤ 25
21.000 ≤f<40.000	บีที/กองทุน	≤ 40
25.000 ≤f<100.000	โอเวอร์โทนที่ 3	80~60
นอกเหนือจากพารามิเตอร์ที่ระบุไว้ในตารางแล้ว ยังสามารถออกแบบได้ตามความต้องการของลูกค้า
