ประเภทเอาต์พุต

LVPECL

แอลวีดีเอส

แอลวีดีเอส

ความถี่ Renge (F0)

25เมกะเฮิร์ตซ์~ 200เมกะเฮิร์ตซ์

25เมกะเฮิร์ตซ์~ 200เมกะเฮิร์ตซ์

25เมกะเฮิร์ตซ์~ 200เมกะเฮิร์ตซ์

ความเสถียรของความถี่

±25ppm, ±50ppm หรือระบุ

ช่วงอุณหภูมิใช้งาน (TOPR)

-40°C ~ +85°C, -40°C ~ +125°C หรือระบุ

ช่วงอุณหภูมิในการจัดเก็บ (TSTG)

-55°ซ ~ +125°ซ

แรงดันไฟเลี้ยง (VDD)

2.5V หรือ 3.3V ± 10%

อุปทานปัจจุบัน (IDD)

สูงสุด 80mA

สูงสุด 80mA

สูงสุด 30mA

สแตนด์บายปัจจุบัน (ISTD)

สูงสุด 10μA

สมมาตรเอาท์พุต (Sym)

40% ~ 60%, 45% ~ 55% (ที่ 1/2VDD)

เวลาที่เพิ่มขึ้น (Tr)

สูงสุด 5nS (20% VDD ~ 80% VDD)

ฤดูใบไม้ร่วง (Tf)

สูงสุด 5nS (20% VDD ~ 80% VDD)

โวลเตเอาท์พุต

VOH (ทั่วไป)

วีดีดี -1.025V

1.6V

0.74V

ฉบับ (ทั่วไป)

วีดีดี -1.62V

0.9V

0

โหลดเอาท์พุต

50Ω

100Ω

50Ω

เวลาเริ่มต้น (TS)

สูงสุด 10ms

ฟังก์ชั่นสแตนด์บาย (Tri-state)

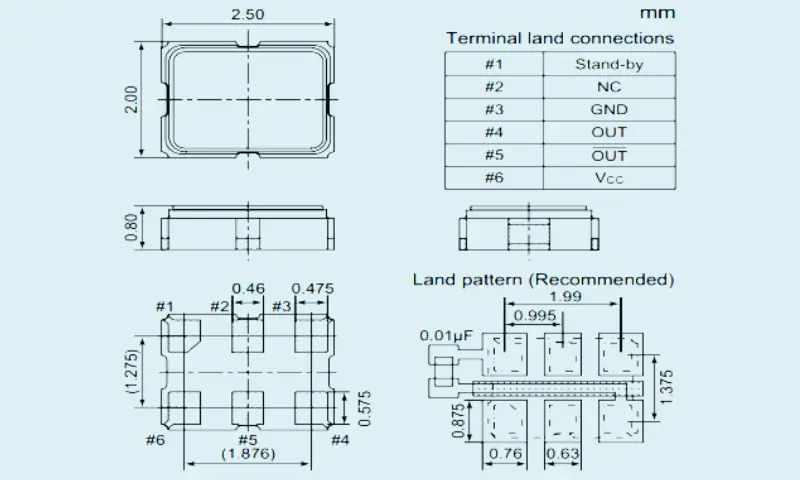

พิน 1, พิน 2= H (+0.7VDD ขั้นต่ำ) หรือ เปิด - พิน 4, พิน 5 = การทำงาน

พิน 1, พิน 2= L (+0.3VDD สูงสุด) ---- พิน 4, พิน 5 = อิมพีแดนซ์สูง

เฟสกระวนกระวายใจ (12KHZ~20MHZ)

สูงสุด 0.3pS

นอกจากพารามิเตอร์ที่แสดงอยู่ในตารางแล้ว ยังสามารถออกแบบได้ตามความต้องการของลูกค้า
