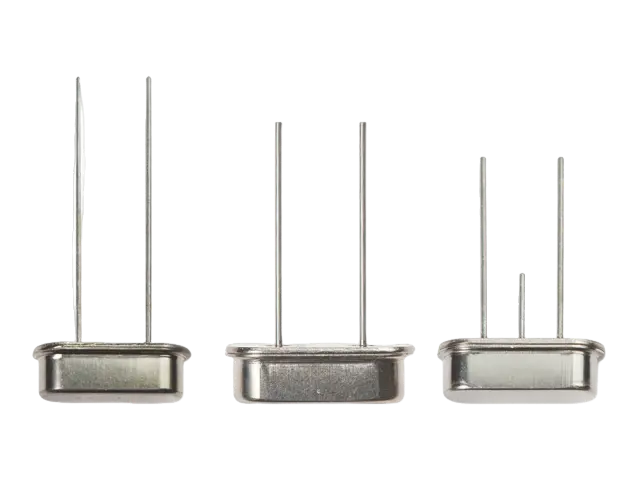

เครื่องสะท้อนเสียงคริสตัลควอตซ์ HC-49U/S HC-49U/เอส

พิมพ์	HC-49U/เอส
ช่วงความถี่	3.5MHz~125MHz
ตัดคริสตัล	ที่; บีที
ความทนทานต่อความถี่ (ที่ 25°C)	±5ppm ~ ±30ppm
ลักษณะอุณหภูมิความถี่	ที่: ±2.5ppm (0°C - 50°C); ±5ppm (-10°C - 60°C) ±10ppm (-20°C - 70°C); ±30ppm(-40°C - 85°C) BT: ±100ppm (-20°C-70°C);
เวลาในการจัดเก็บช่วง	-40°ซ ~ +85°ซ
ความต้านทานอนุกรมที่เทียบเท่า (ESR)	ดูตาราง
โหลดความจุ (CL)	4pf ~ ∞
ความจุสับเปลี่ยน (Co)	< 5pf
ความต้านทานของฉนวน	> 500MΩ ที่ DC 100V
ระดับการขับเคลื่อน	1μw ~ 100μw
อายุ (ปี)	±3ppm (ปี)

ความถี่เทียบกับความต้านทานอนุกรมที่เทียบเท่า

ความถี่ (MHz)	โหมด	ESR (Ω)
3.500 ≤ ฉ < 4.000	AT/กองทุน	150 ~ 100
4.000 ≤ ฉ < 6.000	AT/กองทุน	100 ~ 60
6.000 ≤ ฉ < 10.000	AT/กองทุน	60 ~ 50
10.000 ≤ ฉ < 15.000	AT/กองทุน	50 ~ 30
15.000 ≤ ฉ < 35.000	AT/กองทุน	≤ 25
21.000 ≤ ฉ < 40.000	AT/กองทุน	≤ 40
25.000 ≤ ฉ < 100.000	โอเวอร์โทนที่ 3	80 ~ 60
นอกจากพารามิเตอร์ที่แสดงอยู่ในตารางแล้ว ยังสามารถออกแบบได้ตามความต้องการของลูกค้า

ปรึกษาตัวแทนฝ่ายขายสำหรับข้อกำหนดอื่นๆ
