Name: ออสซิลเลเตอร์คริสตัล SMD เอาต์พุตแบบดิฟเฟอเรนเชียล
Uploaded: 2026-01-19T11:25:36+08:00

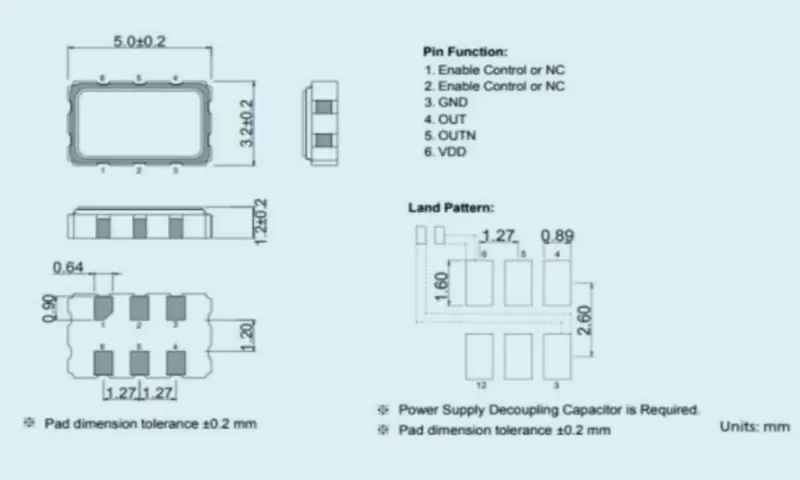

ออสซิลเลเตอร์คริสตัล SMD เอาต์พุตแบบดิฟเฟอเรนเชียล แอลวี5.0x3.2

รายการ	ชุด	5032
ประเภทเอาต์พุต		แอลวีพีซีแอล	แอลวีดีเอส	เอชซีเอสแอล
ช่วงความถี่ (F0)		25MHz~200MHz	25MHz~200MHz	25MHz~200MHz
ความเสถียรของความถี่		+/-25ppm +/-50ppm หรือระบุค่าที่ต้องการ
ช่วงอุณหภูมิใช้งาน (TOPR)		-40℃~+85℃、-40℃~+125℃ หรือระบุตามต้องการ
ช่วงอุณหภูมิการจัดเก็บ (TSTG)		-55℃ ถึง +125℃
แรงดันไฟฟ้าของแหล่งจ่ายไฟ (VDD)		2.5V หรือ 3.3V +/-10%
กระแสไฟฟ้าที่จ่าย (lDD)		สูงสุด 80mA	สูงสุด 80mA	สูงสุด 30mA
กระแสไฟขณะสแตนด์บาย (lSTD)		สูงสุด 10μA
สมมาตรเอาต์พุต (Sym)		40%~60% 45%~55% (ที่ 1/2VDD)
เวลาเพิ่มขึ้น (Tr)		สูงสุด 10 นาโนวินาที (10%VDD~90%VDD)
ฤดูใบไม้ร่วง (Tf)		สูงสุด 10 นาโนวินาที (10%VDD~90%VDD)
แรงดันเอาต์พุต	VOH (ทั่วไป) ปริมาณ (โดยทั่วไป)	VDD -1.025V VDD -1.62V	1.6 โวลต์ 0.9 โวลต์	0.74 โวลต์ 0
โหลดเอาต์พุต		50Ω	100Ω	50Ω
เวลาเริ่มต้น (TS)		สูงสุด 10 มิลลิวินาที
ฟังก์ชันสแตนด์บาย (ไตรสเตท)		ขา 1, ขา 2 = H (+0.7VDD ขั้นต่ำ) หรือเปิด - ขา 4, ขา 5 = ทำงาน ขา 1, ขา 2 = L (+0.3VDD สูงสุด) ---- ขา 4, ขา 5 = ความต้านทานสูง
เฟสจิเตอร์ (12kHz~20MHz)		สูงสุด 1pS
นอกเหนือจากพารามิเตอร์ที่ระบุไว้ในตารางแล้ว ยังสามารถออกแบบได้ตามความต้องการของลูกค้า
