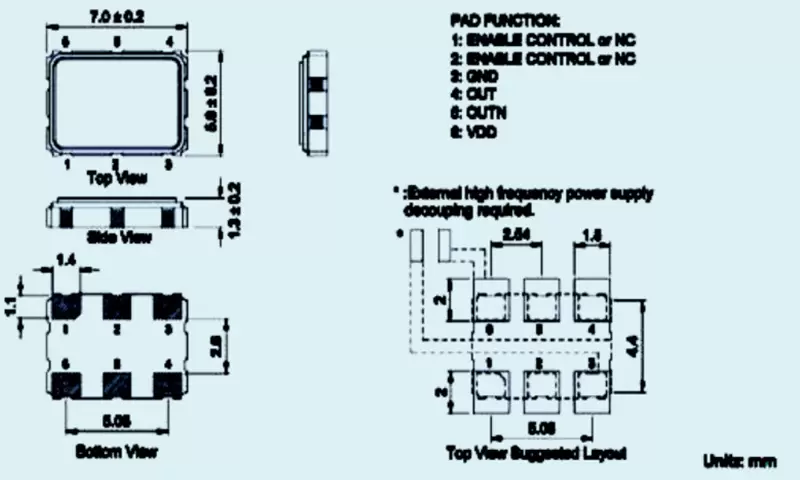

ออสซิลเลเตอร์คริสตัล SMD เอาต์พุตแบบดิฟเฟอเรนเชียล แอลวี7.0x5.0

รายการ	ชุด	7050
ประเภทเอาต์พุต		แอลวีพีซีแอล	แอลวีดีเอส	เอชซีเอสแอล
ช่วงความถี่ (F0)		25MHz~200MHz	25MHz~200MHz	1MHz~200MHz
ความเสถียรของความถี่		+/-25ppm	+/-50ppm	หรือระบุ
ช่วงอุณหภูมิใช้งาน (TOPR)		-40℃~+85℃、-40℃~+125℃ หรือระบุตามต้องการ
ช่วงอุณหภูมิการจัดเก็บ (TSTG)		-55℃ ถึง +125℃
แรงดันไฟฟ้าของแหล่งจ่ายไฟ (VDD)		2.5V หรือ 3.3V		1.8V, 2.5V หรือ 3.3V
กระแสไฟฟ้าที่จ่าย (lDD)		สูงสุด 80mA	สูงสุด 80mA	สูงสุด 30mA
กระแสไฟขณะสแตนด์บาย (lSTD)		สูงสุด 10μA
สมมาตรเอาต์พุต (Sym)		40%~60% 45%~55% (ที่ 1/2VDD)
เวลาเพิ่มขึ้น (Tr)		สูงสุด 10 นาโนวินาที (10%VDD~90%VDD)
ฤดูใบไม้ร่วง (Tf)		สูงสุด 10 นาโนวินาที (10%VDD~90%VDD)
แรงดันเอาต์พุต	VOH (ทั่วไป) ปริมาณ (โดยทั่วไป)	VDD -1.025V VDD -1.62V	1.6V VVdd-0.8V สูงสุด 0.9V Vdd-1.165V สูงสุด	Vdd-1.165V ขั้นต่ำ Vdd-2.0V ขั้นต่ำ
โหลดเอาต์พุต		50Ω	100Ω	50Ω
เวลาเริ่มต้น (TS)		สูงสุด 10 มิลลิวินาที
ฟังก์ชันสแตนด์บาย (ไตรสเตท)		ขา 1, ขา 2 = H (+0.7VDD ขั้นต่ำ) หรือเปิด - ขา 4, ขา 5 = ทำงาน ขา 1, ขา 2 = L (+0.3VDD สูงสุด) ---- ขา 4, ขา 5 = ความต้านทานสูง
เฟสจิเตอร์ (12kHz~20MHz)		สูงสุด 1pS
นอกเหนือจากพารามิเตอร์ที่ระบุไว้ในตารางแล้ว ยังสามารถออกแบบได้ตามความต้องการของลูกค้า
